目前，我國鋰離子電池正極材料年產量32.3萬噸，同比增長49.54%，消耗碳酸鋰約11萬噸，同比增長52.14%，十多家企業正極材料的產量超過1萬噸。我國已成為全球最重要的正極材料生產國和消費國。為滿足動力電池、儲能鋰電及小型鋰電三大市場的不同需求，主要電池材料廠與下游客戶共同研發不同類型的產品，根據客戶訂單配料生產。由于眾多企業看好新能源汽車的發展，鋰離子正極材料產能快速擴張，根據鋰業分會的統計，國內前30家企業的產能就超過50萬噸。湖南杉杉、寧波容百、貝特瑞等一批龍頭企業建設或規劃建設中正極材料產能也達數十萬噸。預計到2020年，國內的正極材料產能將翻一番。材料生產的整個工藝流程從原料到包裝都逐步智能化生產，也有部分廠家從老生產線進行改造升級，我司是專業從事全自動生產線設計制作的廠家，以下就是筆者整理關于鋰電正極材料匣缽全自動轉運線的詳細介紹。

配合工業窯爐，用于匣缽自動轉運與輸送。

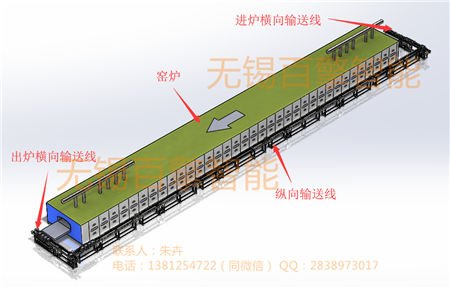

一、布置尺寸
設備占地尺寸：寬度5.982米，長度44.94米；
（1）基本參數：線體長度:43700mm；爐體到線體中心:3435mm；最外長度:5982mm，；
高度:H=940mm；可調范圍:100-200mm。
（2）速度：線體運行速度為10-20m/min。
（3）運行方向：逆時針運行
二、工位：出爐橫向輸送線
（1）功能要求：
銜接出爐低速輥道，由出爐頂升輥道將其上的單行匣缽（雙層四列）轉運到橫向輸送線，通過阻擋分離工位，將匣缽分離，再由轉角升降輥道轉運至縱向輸送線。
（2）技術參數：
出爐升降輥道輸送速度為2~15米/min，變頻調整，與窯爐出爐口對接輥道速度一致；
輸送面承載能力：300KG/平方米，為實際使用要求的200%
防塵防護：外置掛板防護內置運動部件
出爐橫向輸送線輸送速度：10~20m/min
出爐橫向輸送線最大載荷：120kg/m
出爐橫向輸送線耐溫能力：輸送接觸面，最大200攝氏度/長期
單行雙層四列匣缽組的轉移時間：<200秒

三、工位：縱向輸送線
（1）功能要求：
匣缽輸送至進爐橫向輸送線，過程中人工上下料，并在接近橫向輸送線處將匣缽前后分離，工位等待，實現逐個轉線。
（2）技術指標：
輸送速度：20~40m/min（縱線）
輸送最大載荷：50kg/m（縱線）
單節長度：2~12米，不等
承載面工作溫度：135℃（其它）
總長度：43.7米
阻擋能力：20列匣缽
集放能力：1~20列，可調
四、工位：進爐橫向輸送線
（1）設備實現方式：
銜接縱向輸送線，由轉角升降輥道將雙層單列匣缽轉運至進爐橫向輸送線上，對匣缽整齊后運行至進爐升降輥道輸送進窯爐。
（2）設備組成部分：
可升降陶瓷套驅動輥道
倍速鏈鏈?zhǔn)捷斔途€
進爐匣缽整齊工位
鋼支架與防護裝置
五、主控電氣
（1）主控柜尺寸：
柜寬900，前雙開門，柜深450，柜本體高1400，柜面裝配10寸顯示觸摸屏
（2）主控柜接入電源：
AC380V，三相五線，最大功率8KW（線上電源由主柜送出）
（3）控制方式：
采用西門子S7-1200CPU作為主控核心
現場各控制點及傳感數據信號通過分布式遠程數據模塊接入，過程模塊通過工業現場總線接入主PLC。
（4）主控功能：
分級權限管理（現場操作人員/管理人員/等）
自動運行模式/手動運行模式/停機模式切換
圖形化實時顯示當前設備工作狀態，可進行參數修改
主控內配SD存貯卡，記錄運行與操作日志
主控內配以太網接口，可接入企業內部網絡，以實現與企業管理系統/數據的交互
（5）配套設施：
設備供電：380V三相五線電源，功率8KW，電纜配接至自動線主控柜
設備供氣：6分管，氣壓不小于0.5Mpa，供應量:>1立方/分鐘/線
設備環境使用溫度：<60℃，通風良好
部分設備固定時需在地面打膨脹螺栓
六、匣缽的適用范圍
匣缽尺寸：  320x320x85mm(LxWxH)，帶缺口
匣缽單重：  <5.6kg
裝缽物料重量： <3.85kg/匣缽
匣缽材質：  莫來石
匣缽底面及四個側面平整；
匣缽雙層積放時，上下匣缽在前后左右錯位10mm時，按壓時匣缽不會發生豎直方向的塌陷。
七、窯爐的適用范圍
窯爐類型： 非氣封輥道窯爐
爐體尺寸： 40.5米x3.15米(長x寬)
窯爐內匣缽行進速度： 1.5~10米/小時
雙爐平行放置，進出爐口方向一致：
雙爐頭尾端齊平，誤差<20mm
雙爐匣缽出爐高度齊平，誤差<5mm
雙爐具有相同的長度與匣缽行進速度
出爐口匣缽溫度：≤120℃
出爐口環境溫度：≤60℃

本文僅供參考，根據客戶要求設計制造，更多規格、參數以及詳細技術方案可來電索取。
